重量が同じスラブや一方向中空スラブと比較すると、二方向中空スラブは剛性の高さが注目すべきところです。さらに、従来のスラブでは強度の関係から、広い空間を実現させようとすると小梁が出てしまい、天井に凹凸が出来てしまうという難点がありました。しかしこのエコボイドなら、小梁を除去しても充分な強度を保てるため、小梁の無い自由な平面計画が可能です。
|
|
|
 |
|
 |

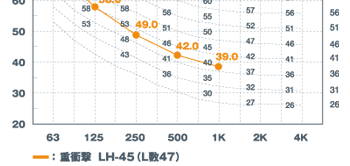

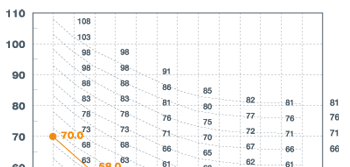

| スラブ内に球状の発泡スチロール体が無数に配置され、スラブ質量の大幅な減少に成功しました。同時にスラブ厚を大きくすることで遮音性に優れたスラブを実現しました。無数の発砲スチロール体が配置されることで上部の振動を減衰し、音の発生源である振動を抑制することができ、さらに遮音性能を高めます。 |

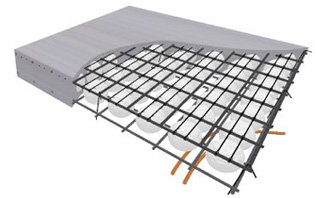

＜エコボイド（仕上げ無し）＞
| 断熱性の高い発砲スチロールを内部に使用しているエコボイドは、従来のスラブより高い断熱性能が付加されています。 |
|
| 汎用性の高い施工を目指していた弊社では、ボイドスナッパーの採用によって、一括してボイドを固定するという高い施工性を実現しました。従来工法で必要だった専門職の必要性が薄れ、コストの低減にもつながっています。弊社ではより性能の高いスラブを追求して、現在も責任施工を行っております。 |
|
在来スラブとは工法がまったく違うため、鉄筋とコンクリートの量を減らすことが可能なので経済的な工法と言えます。
また、権威ある構造設計事務所と提携しており、有限要素法を採用して高精度の構造設計を実施しています。 |
|

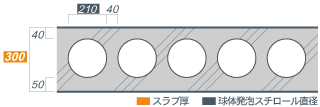

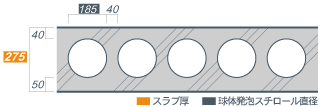

| スパン性能 |
6750mm |
| 等価重量スラブ厚 |
t=183mm |
| 等価剛性スラブ厚 |
t=222mm |
| ボイド体積 |
1288 |
|
|
 |
| スパン性能 |
7500mm |
| 等価重量スラブ厚 |
t=196mm |
| 等価剛性スラブ厚 |
t=245mm |
| ボイド体積 |
2145 |
|
|
 |
| スパン性能 |
8250mm |
| 等価重量スラブ厚 |
t=210mm |
| 等価剛性スラブ厚 |
t=269mm |
| ボイド体積 |
3315 |
|
|
 |
| スパン性能 |
9000mm |
| 等価重量スラブ厚 |
t=222mm |
| 等価剛性スラブ厚 |
t=292mm |
| ボイド体積 |
4849 |
|
|
 |
| スパン性能 |
9750mm |
| 等価重量スラブ厚 |
t=235mm |
| 等価剛性スラブ厚 |
t=315mm |
| ボイド体積 |
6795 |
|
|
 |
| スパン性能 |
10500mm |
| 等価重量スラブ厚 |
t=248mm |
| 等価剛性スラブ厚 |
t=338mm |
| ボイド体積 |
9203 |
|
|
 |
|
|
在来工法スラブと同様に型枠の設置を行います。
在来工法スラブと同様に鉄筋の配筋を行います。
スラブ内に打ち込む設備配管の設置を行います。
|
 |
球体ボイド（発砲スチロール）及びスラブ鉄筋の浮き上がり防止器具を設置します。
|
 |
鉄筋間に球体ボイド（発泡スチロール）を設置します。
|
 |
球体ボイド（発泡スチロール）を施工中に踏み抜くことを防止するため、ボイドプロテクターを鉄筋に結束します。
|
 |
型枠の下側から鉄筋ストッパーのアンカーを外し、型枠を取り外します。
|
|
|
